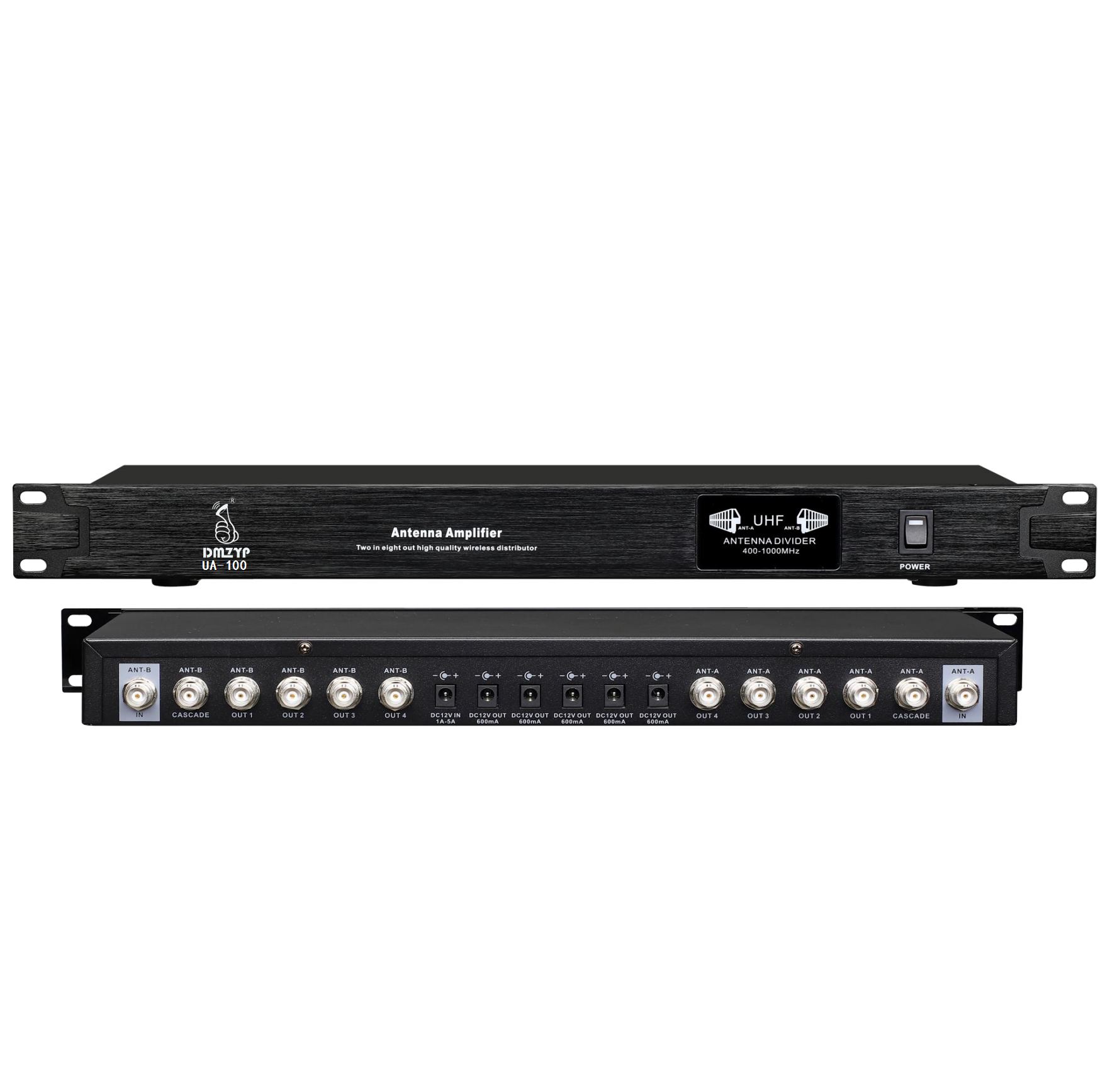

天线分配器是一个具有放大功能的UHF天线分配系统，它能够通过将一对天线拆分给无线接收机来扩展无线话筒系统的功能。

它还能够放大射频信号以补偿因为将信号功率分配给多个输出接头而导致的插入损失。

每个无线分配器最多允许四个接收机使用同一对天线。够连接到第五个接收机或第二个无线分配器。

还具有能够为无线接收机UHF系统供电的电级联接头能源接头。

为了能确保最大的灵敏度和信号处理能力，能够为众多无线接收机提供最广范围的无线电频率。

要充分利用此系统的功能，请按照以下指导原则执行:

如果为在较远位置安装的天线使用延长线，应将多个发射机放置在距离接收天线3米以外的地方。扩展能力：UHF天线分配系统专门用于大型UHF无线系统。每个单元能够让四个无线接收机使用相同的两条天线，第二个分配器。

兼容性：分配器能够与在兼容频率范围内工作的所有无线麦克风接收机兼容。

级联端口：任意一个输出口都可以连接到另一个分配单元。大型无线系统可以在使用一对天线的情况下工作。

电源输出和输出接头。

最多可以在电源输出上以链式连接四(4)个接收机，并通过电源输出接头从单个电源供电。

低噪声和互调失真。能够保持清晰的信号，具有最低失真度。

插入损失补偿：在将信号拆分给多个输出端口时，信号强度将衰减。

分配器能够对信号进行放大补偿，以确保为接收机提供较强的信号。

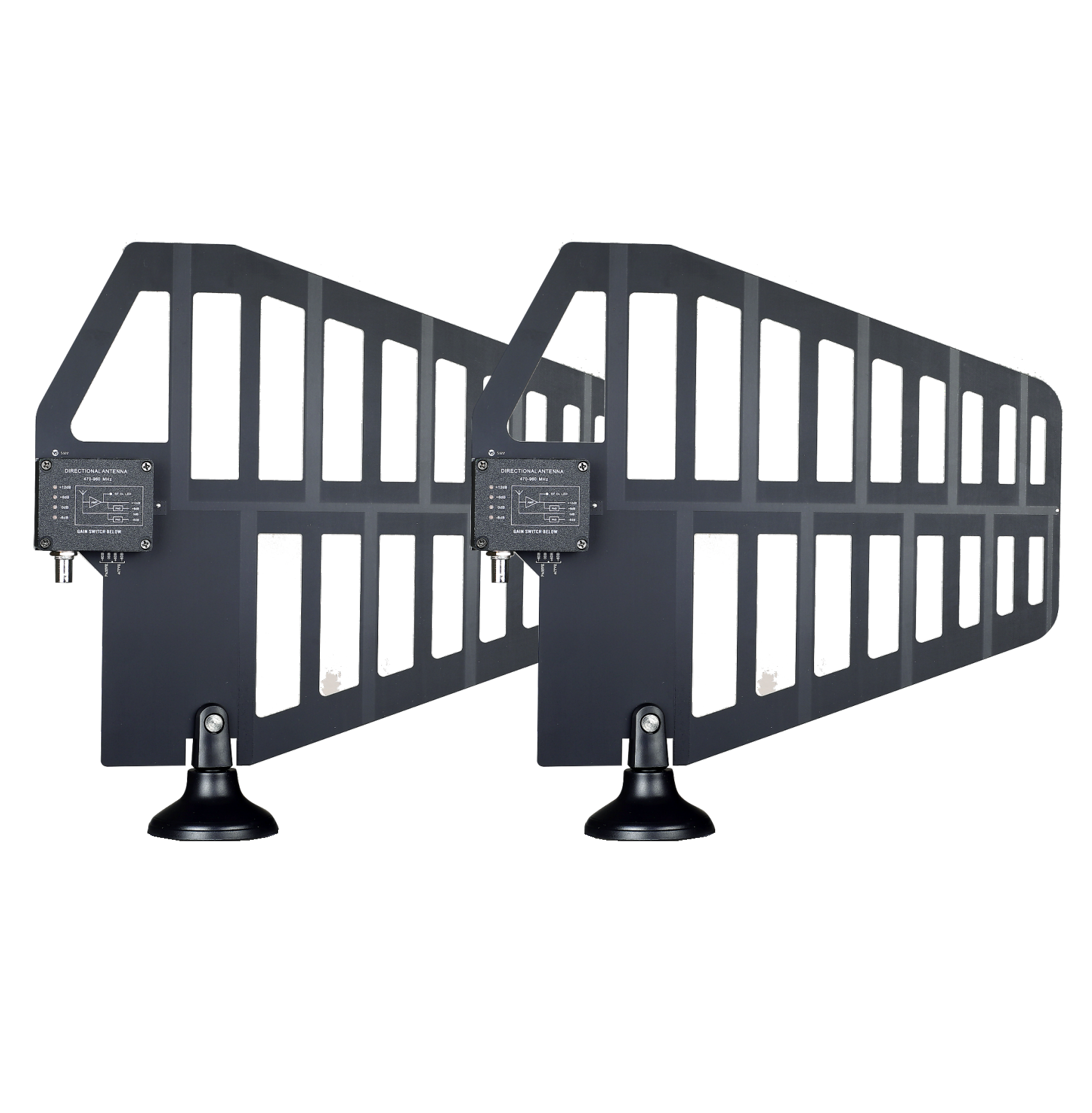

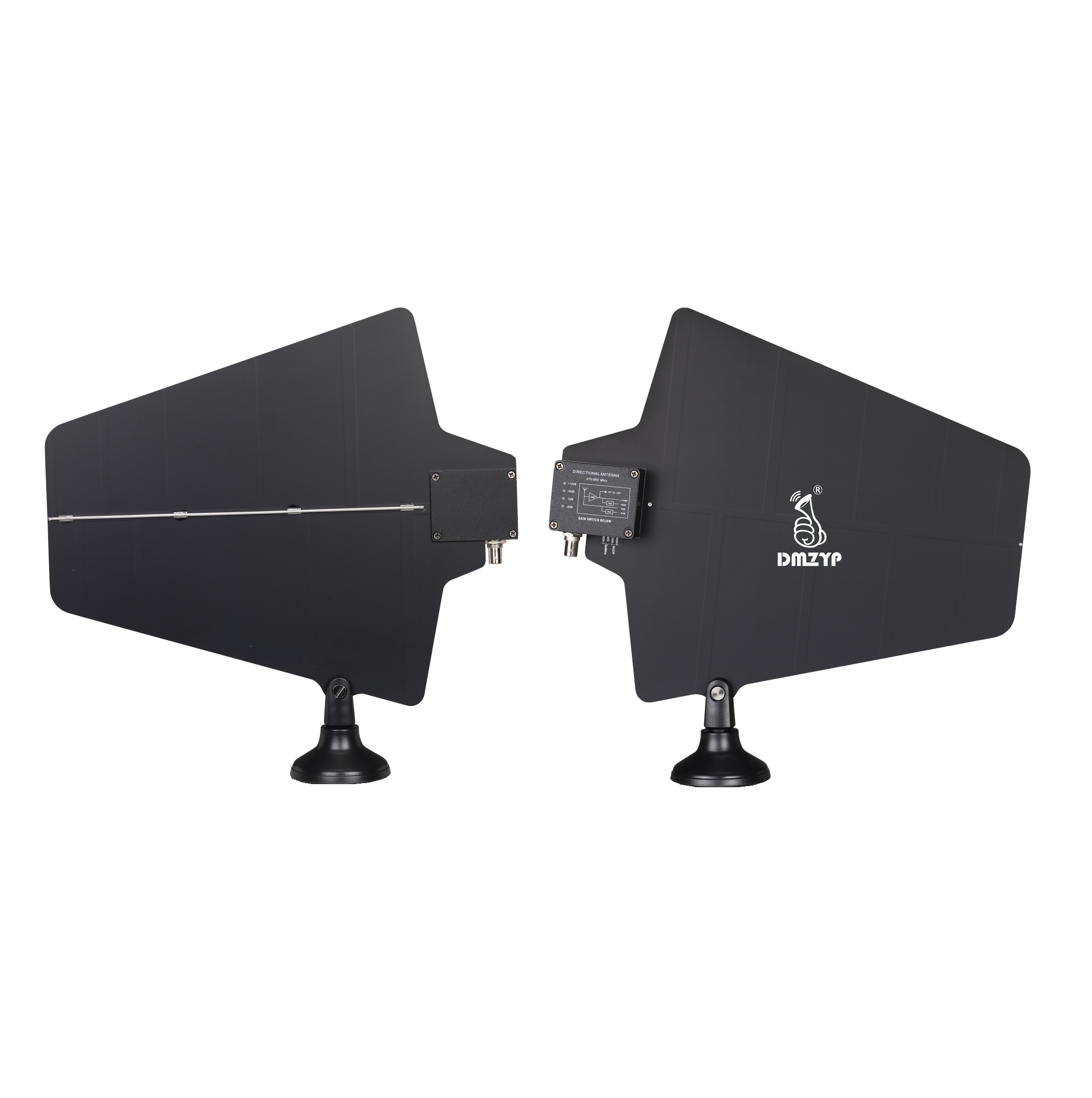

活动动定向天线

 定向天线他明对数周期偶极子阵列提供增强的接收时指向所需的覆盖范围。

一个集成放大器补偿同轴电缆的信号损失。并选择0.6或10分贝增益。可以安装在一个麦克风支架上，悬挂在天花板上，或者利用集成旋转适配器支架安装在墙上，在户外使用不受天气影响。

特点：

1.低噪信号放大补偿同轴电缆插入损耗。

2.兼容任何品牌UHF真分集和天线分集无线接收系统，集成的螺丝接头与友克风支架安装容易。

3.三档增益选择开关，面板上按SET键可以循环选择。安装 1.连接定向天线到接收器或天线分布系统。利用原配低耗同轴天线。

设置增益：

按SET键可以循环选择无线增益、近距离短线时0dB,远距离长电缆运行+12dB运行。注意电缆质量，不止长度还有信号损失。一条较轻的50英寸电缆比起100英寸低耗电缆可能需要更多增益。LED指示选择增益

短按放大器上的SET按键可XH设置放大器增益。

天线位置安装天线时使用以下指南:

1.天线和接收机必须来自同一个系列。

2.挂载天线全少隔一个波长(两英尺)。

3.使天线位置与发射机之间没有什么妨碍视线的物体(包括

观众)。

4.让天线远离金属物体。

技术参数：

接收频率范围(470-952MHZ)

功率要求：远程12 vde同轴连按接收机或天线分布系统，0. 68--0. 81w

接收模式：心型话筒:3 db波束宽度: 100度天线增益：轴线:7 db 标准

增益指示：0db:红色LED，6db:黄色LED，12db:绿色LED，3阶交截点 30DBm

连接:输入和输出: 母线，BNC类型
